Enjeksiyon Kalıplama: Maliyetler, Yüzey İşlemi, Kusurlar, Ekleme ve Üst Kalıplama ve Kalite Kontrol

Enjeksiyonla Kalıplanmış Plastik Pazarı: Ölçek, Büyüme ve Onu Yönlendiren Nedir?

enjeksiyon kalıplı plastik pazarı küresel ekonominin en büyük imalat segmentlerinden biridir. Yaklaşık olarak değerlendi 2023'te 385 milyar dolar 2030 yılına kadar %4,5-5,0 civarındaki bileşik yıllık büyüme oranıyla 510-530 milyar dolara ulaşacağı öngörülüyor. Enjeksiyon kalıplama, küresel olarak hacimce işlenen tüm plastiklerin yaklaşık %32'sini oluşturur; bu oran, diğer tüm şekillendirme yöntemlerinden daha fazladır ve otomotiv bileşenleri ve tıbbi cihazlardan tüketici elektroniği, ambalajlama ve inşaat donanımına kadar hemen hemen her ürün kategorisine dokunur.

geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.

five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

Plastik Enjeksiyon Kalıbının Maliyeti Ne Kadardır?

Kalıplama maliyeti, bir enjeksiyonlu kalıplama projesindeki en önemli ön yatırımdır ve çoğunlukla bir tasarımın belirli bir üretim hacminde ticari olarak uygun olup olmadığını belirleyen rakamdır. Plastik enjeksiyon kalıbının maliyeti ne kadar parça boyutuna, geometrik karmaşıklığa, boşluk sayısına, çelik kalitesine ve yurt içinde mi yoksa açık denizde mi üretildiğine bağlıdır.

Çalışan bir referans çerçevesi olarak:

• Basit prototip veya köprü aracı (tek boşluk, yumuşak çelik veya alüminyum, sınırlı atış ömrü): 1.500–5.000 ABD Doları (açık deniz); 5.000 ABD Doları – 15.000 ABD Doları (yurt içi ABD/AB)
• Basit üretim aracı (tek boşluk, P20 veya H13 çelik, 500 bin atış ömrü): 3.000–8.000 ABD Doları (Çin açıklarında); 12.000-30.000 ABD Doları (yurt içi)
• Orta karmaşıklıktaki üretim aracı (tek boşluk, yan hareketler, çoklu kaldırıcılar, dokulu yüzeyler): 8.000 – 20.000 ABD Doları (açık deniz); 25.000$–80.000$ (yurt içi)
• Yüksek karmaşıklıkta çok boşluklu takım (4–16 boşluk, sıcak yolluk sistemi, dar toleranslar): 20.000–100.000 ABD Doları (açık deniz); 80.000 ABD Doları – 500.000 ABD Doları (yurt içi)
• Büyük otomotiv veya cihaz aleti (tek boşluk, çok büyük parça, karmaşık geometri): 50.000 – 200.000 ABD Doları (açık deniz); 150.000 ABD Doları – 800.000 ABD Doları (yurt içi)

largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.

Maliyet tartışmalarında sıklıkla gözden kaçırılan kritik bir nokta: parça başına amortize edilmiş maliyet — toplam takımlama maliyetinin üretim hacmine bölünmesi — mutlak takımlama sayısından çok daha anlamlıdır. 500.000 parça üreten 50.000 ABD Doları değerindeki bir alet parça başına maliyete 0,10 ABD Doları ekler; 10.000 parça üretmek parça başına 5,00$ ekler. Düşük hacimlerde, parça başına takımlama maliyeti genellikle malzeme ve kalıplama maliyetinin toplamını aşıyor; bu nedenle kısa vadeli alternatifler (yumuşak takımlama, 3D baskılı takımlar, işlenmiş prototipler) belirli hacim eşiklerinin altında ekonomik olarak rasyoneldir.

Enjeksiyon Kalıplama Yüzey İşlemi: Sınıflar, Standartlar ve Bunları Etkileyen Şeyler

Enjeksiyon kalıplama yüzey kalitesi standartlaştırılmış sınıflandırma sistemleri kullanılarak belirlenir - en yaygın olarak Kuzey Amerika'da SPI (Plastik Endüstrisi Topluluğu) bitirme standartları ve Avrupa ve Asya'da VDI 3400 standardı. İki sistem aynı yüzey kalitesi aralığını ele alır ancak farklı ölçekler kullanır ve bir dönüşüm referansı olmadan doğrudan birbirleriyle değiştirilemezler.

SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:

• SPI A-1, A-2, A-3 — Elmasla parlatılmış, çok parlak yüzeyler. Optik lensler, kozmetik ambalajlar, şeffaf kapaklar için kullanılır. Ra değerleri 0,012–0,025 µm'ye kadar düşer. Sertleştirilmiş çelik (H13 veya S136) ve işleme sonrası önemli miktarda cilalama süresi gerektirir.
• SPI B-1, B-2, B-3 — Yarı parlak, zımpara kağıdı parlatılmıştır. Tüketici elektroniği muhafazaları, cihaz panelleri, görünümün önemli olduğu ancak optik netliğin önemli olmadığı genel ticari bileşenler. Ra ~0,05–0,40 µm.
• SPI C-1, C-2, C-3 — Mat, taş veya zımpara kumaşı kaplama. Endüstriyel bileşenler, kaporta altı otomotiv parçaları, iç yapısal bileşenler. Ra ~0,40–1,60 µm.
• SPI D-1, D-2, D-3 — Kum püskürtme dokulu, mattan kaba mata kadar. Kaymaz doku gerektiren parçalar, tarım ekipmanları, yardımcı muhafazalar. Ra ~0,80–3,20 µm.

Çelik yüzey kaplamasının ötesinde, ulaşılabilir parça yüzeyi malzeme seçimi, erime sıcaklığı, enjeksiyon hızı ve kalıp sıcaklığından etkilenir. Yüksek parlaklıktaki yüzeyler, daha yüksek kalıp sıcaklıkları (parlak çelik yüzeyin kopyalanmasını iyileştirir), daha yavaş doldurma hızları (kesme kaynaklı bulanıklığı azaltır) ve düşük erime viskozitesine ve iyi akışa sahip malzemeler gerektirir. ABS ve PC/ABS karışımları çok parlak yüzeyleri iyi bir şekilde kopyalar; cam dolgulu kaliteler, çelik üzerindeki hiçbir cilanın ortadan kaldıramayacağı bir yüzey üretir, çünkü cam elyafları, soğuma sırasında reçine etraflarında büzülürken hafifçe çıkıntı yapar.

Asitle dağlama (Kalıp Teknolojisi ve eşdeğer sistemler) veya EDM (elektrikli deşarj işleme) yoluyla doku, sürükleme izleri olmadan parçanın çıkarılmasına izin verecek yeterli taslak açısıyla belirtilmelidir. Standart kural 0,025 mm doku derinliği başına 1° ek taslak — Fırlatma sırasında yüzeyin yırtılmasını önlemek için ağır dokulu yüzeylerde 3° veya daha fazla çekme gerektiren derin deri damarlı doku.

Enjeksiyon Kalıplamada Yanık İzleri: Nedenleri, Tanısı ve Giderilmesi

Enjeksiyon kalıplamada yanık izleri genellikle boşluğun doldurulacağı son noktada veya sıkışan havanın kaçamayacağı yerlerde parça yüzeyinde koyu kahverengi, siyah veya kömürleşmiş renk değişikliği olarak görünür. Bunlar, en yaygın enjeksiyon kalıplama kusurlarından biridir ve en öğretici olanlardan biridir, çünkü konumları, aletin akış düzeni ve havalandırma durumu hakkında özel bilgiler ortaya çıkarır.

Diesel Effect

most common mechanism behind burn marks is the dizel etkisi : Eriyik ön kısım boşluk boyunca ilerledikçe ve önündeki havayı sıkıştırdıkça, hava adyabatik olarak ısınır; dizel motorun sıkıştırma ateşlemesiyle aynı mekanizma. Eğer basınçlı hava, eriyik cephesi ona ulaşmadan havalandırma deliklerinden kaçamazsa, hava sıcaklığı 300-400°C veya daha yüksek bir seviyeye yükselir; bu da mühendislik termoplastiklerinin çoğunu parçalamak ve kömürleştirmek için yeterlidir. Yanık izi, tam olarak hava cebinin sıkıştığı yerde oluşur.

Temel Nedenler ve Çözümler

• Yetersiz havalandırma: most common cause. Parting line vents that are too narrow (standard vent land is 0.012–0.025 mm deep), blocked by flash or residue, or absent entirely at the last-to-fill location. Solution: add or deepen vents at the burn location; add ejector pin vents; add vacuum venting for critical applications.
• Aşırı enjeksiyon hızı: Yüksek doldurma hızı, yeterli havalandırma deliklerinden bile havayı kaçabileceğinden daha hızlı sıkıştırır. Çözüm: Dolumun son %20-30'luk kısmında enjeksiyon hızını azaltın (sabit hız yerine hız profili); Doldurma süresinin parça duvar kalınlığı ve akış uzunluğuna uygun aralıkta olduğunu doğrulayın.
• Hava tuzağına neden olan kapı konumu: Kapı, iki akış cephesinin buluşacağı ve havayı kör bir cepte tutacak şekilde konumlandırılmışsa, ayırma hattındaki hiçbir havalandırmanın faydası olmayacaktır. Çözüm: Kaynak hattı/hava tutucu konumunu havalandırılabilir bir yüzeye değiştirmek için kapı konumunu yeniden tasarlayın veya ikincil bir kapı ekleyin.
• Namludaki malzeme bozulması: Yanık izleri ayrıca aşırı sıcaklıkta ölü bölgelerde duran malzemeden veya reçine kirliliğinden dolayı namludan da kaynaklanabilir ve parçaya lokalize işaretler yerine çizgiler halinde enjekte edilebilir. Bunlar farklı görünür: akışın ucunda ayrı bir nokta yerine kapıdan gelen çizgiler.

Kısa Süreli Enjeksiyon Kalıplama: Düşük Hacim Doğru Cevap Olduğunda

Kısa süreli enjeksiyon kalıplama - aynı zamanda düşük hacimli veya köprü enjeksiyonlu kalıplama olarak da adlandırılır - döngü hızını ve uzun ömürlülüğü maksimuma çıkarmak yerine, ön maliyeti en aza indirmek için özel olarak tasarlanmış takımlar kullanılarak, tipik olarak birkaç yüz ila 10.000-25.000 parça arasında değişen üretim işlemlerini ifade eder. 3D baskı (karmaşık geometriler için ~100 parçanın altında ekonomiktir) ile tam üretim enjeksiyon kalıplama (çoğu uygulama için 25.000-50.000 parçanın üzerinde ekonomiktir) arasındaki üretim alanını kaplar.

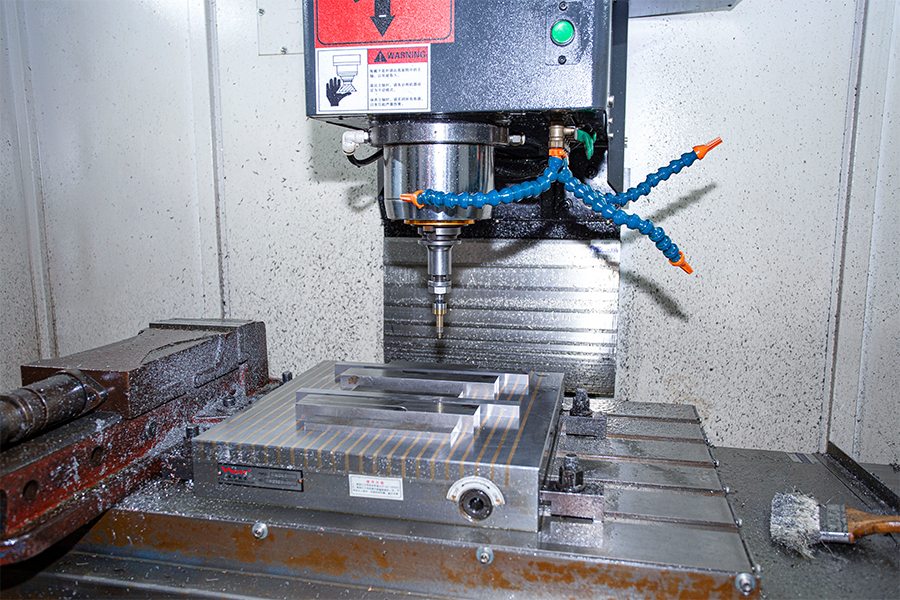

enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.

Kısa süreli kalıplama aşağıdakiler için doğru seçimdir: tam üretim kalıplarına geçmeden önce pazarın doğrulanması; uzun süreli üretim takımları üretilirken köprü üretimi; toplam talebin sert takım yatırımını haklı kılmadığı eski ürünler için yedek parçalar; ve nihai onaydan önce tasarım değişikliklerinin muhtemel olduğu tıbbi cihaz geliştirmede klinik veya düzenleyici deneme miktarları.

key process discipline in short-run molding is alüminyum işleme için tasarım : çok keskin iç köşelerden kaçınmak (alüminyumdaki gerilim konsantrasyonu sertleştirilmiş çeliğe göre daha önemlidir), mümkün olan yerlerde yan etkileri en aza indirmek (her eylem bir aşınma yüzeyidir) ve bunları yenilemeye çalışmak yerine başlangıçtan itibaren yeterli taslak açıları tasarlamak. Kısa tirajlı takımlama göz önünde bulundurularak tasarlanan parçalar, genellikle minimum tasarım değişikliğiyle üretim takımlarına geçirilebilir; Başlangıçtan itibaren sert aletlerle çalışılacağı varsayılarak tasarlanan parçalar bazen alüminyumda ekonomik olarak yeniden üretilemez.

içindesert Kalıplama ve Aşırı kalıplama: Farklılıklar, Uygulamalar ve Nasıl Seçilir

Eklemeli kalıplama ve üst kalıplama, iki veya daha fazla malzemeyi tek bir kalıplanmış bileşen halinde birleştiren işlemlerdir, ancak bunlar, ikincil malzemenin neyi kapsadığı ve işlemin nasıl sıralandığı konusunda temel olarak farklılık gösterir. Anlamak ekleme kalıplama ile aşırı kalıplama arasındaki farklar Çok malzemeli parça tasarımında doğru prosesin seçilmesi için önemlidir.

içindesert Kalıplama Nedir?

In kalıplama eklemek Önceden oluşturulmuş bir bileşen (en yaygın olarak dişli pirinç somun, çelik pim, elektrik kontağı veya damgalı metal braket gibi bir metal parça) enjeksiyondan önce kalıp boşluğuna yerleştirilir. Erimiş plastik daha sonra parçanın çevresine ve üzerine enjekte edilir ve plastik katılaştıkça onu içine alır. Sonuç, metal parçanın kalıcı ve hassas bir şekilde plastik parçanın içine yerleştirildiği, plastiğin alttan kesmelere veya kesici uçtaki deliklerden akarak dışarı çekilmeye ve tork yüklerine direnen mekanik bir kilit oluşturduğu tek bir bileşendir.

Insert kalıplama, plastik bir parçanın belirli bir arayüzde metalin mekanik özelliklerine ihtiyaç duyduğu her yerde kullanılır; tekrarlanan montaj ve sökme işlemlerine dayanması gereken dişli bağlantılar, iletkenlik gerektiren elektrik terminalleri, plastiğin sağlayamayacağı sertlik gerektiren yatak yüzeyleri. İşlem, metal parçaların ikincil presle oturtulmasını veya ultrasonik olarak yerleştirilmesini ortadan kaldırır, bu da montaj maliyetini azaltır ve çekme mukavemeti tutarlılığını artırır.

Aşırı Kalıplama Nedir?

In aşırı kalıplama , önceden kalıplanmış bir plastik alt tabaka (ilk atış parçası) ikinci bir kalıba yerleştirilir ve ikinci bir termoplastik malzeme (tipik olarak daha yumuşak bir TPE, TPU veya elastomer) alt tabakanın belirlenmiş yüzeylerinin üzerine ve çevresine enjekte edilir. İki plastik, ara yüzeylerinde ya kimyasal olarak (malzeme uyumluluğu ve işleme koşulları yoluyla) ya da mekanik olarak (birbirine kenetlenen geometri yoluyla) bağlanır.

Üst kalıplama, sert muhafazalara (elektrikli aletler, tıbbi cihaz tutacakları, tüketici elektroniği) yumuşak dokunuşlu kavrama yüzeyleri eklemek, iki renkli veya iki malzemeli estetik bileşenler oluşturmak, sert yapısal parçalara uyumlu sızdırmazlık özellikleri eklemek ve sert bir alt tabakaya titreşim sönümleme veya tamponlamayı entegre etmek için kullanılır. Bir diş fırçası sapının yumuşak kavrama kısmı, el tipi tarayıcının kauçuk kaplı kasası ve bir cerrahi aletin çift durometreli sapının tümü aşırı kalıplanmış bileşenlerdir.

Temel Farklılıklar: Kalıp Ekleme ve Üst Kalıplama

choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.

Plastik İmalatında Kalite Kontrol: Sistemler, Yöntemler ve Kritik Kontrol Noktaları

Plastik üretiminde kalite kontrol üç düzeyde çalışır: gelen malzeme doğrulaması, süreç içi izleme ve giden parça denetimi. Her seviye farklı arıza modlarını ele alır ve birlikte kalıplanmış bir ürünün spesifikasyonları tutarlı bir şekilde karşılayıp karşılamadığını belirleyen kalite yönetim sistemini oluşturur.

Gelen Malzeme Kontrolü

Reçine özellikleri (eriyik akış indeksi (MFI), nem içeriği, renk ve parti izlenebilirliği) üretim başlamadan önce malzeme spesifikasyonuna göre doğrulanmalıdır. Nominal spesifikasyondan ±%10–15 oranında MFI değişimi, kalıplanmış parçada önemli dolum, çökme ve boyutsal değişikliklere neden olabilir. Nem içeriği higroskopik malzemeler için kritik öneme sahiptir: naylon, PC, PET ve ABS atmosferik nemi emer ve kalıplamadan önce belirtilen nem seviyelerinin altına (malzemeye bağlı olarak genellikle %0,02–0,15) kurutulmalıdır. Kurutulmamış higroskopik reçinenin çalıştırılması, dağınık izlere, kabarcıklara ve moleküler ağırlığın azalmasına neden olur; bunlar, preste düzeltilemeyen kusurlardır.

Proses İçi İzleme

Modern enjeksiyonlu kalıplama makineleri, süreç verilerini (kavite basıncı, erime sıcaklığı, enjeksiyon hızı profili, soğuma süresi, kelepçe kuvveti) döngü bazında yakalar. Temel süreç parametrelerine uygulanan istatistiksel süreç kontrolü (SPC), sapmayı hatalı üretime neden olmadan önce tanımlar. Kalıba monte edilen piezoelektrik dönüştürücüler olan boşluk basıncı sensörleri, kalıp içindeki dolum ve paketleme durumu hakkında doğrudan geri bildirim sağlar; bu da parça kalitesiyle tek başına namlu basıncından daha güvenilir bir şekilde ilişkilidir. Boşluk basıncının belirlenmiş proses penceresinden saptığı döngülerde üretilen parçalar, inceleme alanına ulaşmadan önce bir parça ayırıcı tarafından otomatik olarak reddedilebilir.

Giden Denetim Yöntemleri

• Boyutsal inceleme: Kritik boyutlar için CMM (koordinat ölçüm makinesi); yüksek hacimli parçaların %100 hat içi denetimi için görsel denetim sistemleri; Daha düşük hacimlerde basit devam/devam etme boyutları için manuel ölçüm.
• Görsel inceleme: Kozmetik parçalar için %100 görsel (A Sınıfı yüzeyler, şeffaf optik bileşenler); Endüstriyel parçalar için AQL örneklemesi. Otomatik görsel denetim sistemleri, yüksek hacimli üretim için giderek manuel görsel denetimin yerini alıyor.
• Fonksiyonel testler: geçmeli montaj testi, sızıntı testi (sızdırmaz bileşenler için basınç düşüşü veya helyum sızıntısı), ekler için çekme kuvveti testi, konektör bileşenleri için elektriksel süreklilik testi.
• Malzeme doğrulaması: Kısıtlı madde taraması için XRF (X-ışını floresansı) (RoHS, REACH uyumluluğu); Güvenlik açısından kritik uygulamalarda reçine kimliğinin doğrulanması için FTIR spektroskopisi; Birinci ürün ve periyodik üretim numuneleri üzerinde mekanik testler (çekme, darbe).

Kalite Sistemleri ve Sertifikalar

quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
